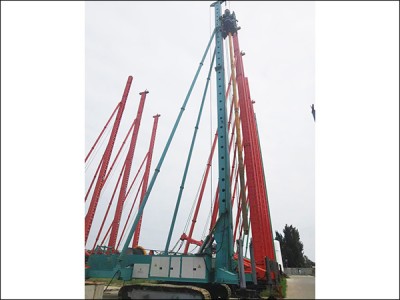

现场选用履带式螺旋钻机施工工艺以及施工中常见的质量问题{一}、现场选用环保挤密桩机施工工艺
现场选用环保挤密桩机作为施工机械，每台钻机配备一台混凝土泵、一台发电机和两台混凝土罐车。环保挤密桩机孔管内泵压成桩的施工工艺需进行成桩试验。
1)试桩。施工前在加固范围内选择2~4根桩作为试验桩。通过工艺性试桩取得钻速、钻压、混合料坍落度、混合料搅拌时间及拔管速度等施工技术参数，作为指导施工的依据。
2)确定施工顺序。施工顺序与土的性质和桩间距有关，结合现场实际情况，可采用隔桩跳打或连续施工。
3)桩机就位。桩位经测量放样后，用竹签打孔，孔内灌入白灰以便于在施工中容易准确地找到桩位，长螺旋钻机桩机就位后，应由人员检查桩机是否存在隐患。根据地面高程及桩底设计高程之差，在桩机塔身上自上而下用红油漆标注刻度(以1 m间距较优)，作为桩长控制依据。桩机就位后，机长再次核对桩位，桩位(纵横向)偏差应<50 mm，调整垂直度，确保垂直度≤1%；同时应保证桩的直径不小于设计值。
4)钻进成孔。钻孔开始时，关闭钻头阀门，向下移动钻杆至钻头触地时，启动马达钻进，先慢后快，同时检查钻孔的偏差并及时纠正。在成孔过程中发现钻杆抖动或钻进困难时，应放慢进尺，并检查桩机稳固性，防止桩孔偏斜和钻具损坏。在试桩时，钻进过程中应做记录，激振电流每沉1 m记录一次，对土层变化处在记录表中特别加以说明。
5)混合料搅拌及运输。混合料搅拌在拌合站集中进行。按照配合比配料，每盘料搅拌时间按照普通混凝土的搅拌时间控制。一般控制在90一120 s，具体搅拌时间由试验确定。混合料出厂时塌落度控制在180一200 mm。混凝土的运输为混凝土罐车运输。
6)灌注及拔管。钻孔至设计标高后，停止钻进，提拔钻杆，泵送混合料灌注。混合料灌注前，采用水泥砂浆润滑管道。待钻杆芯管充满混合料后开始拔管，灌注过程中匀速提钻(2一3 m/min)，并保证混合料淹没钻具1 m。桩顶高程宜高出设计高程50~70cm，灌注成桩后，桩顶盖土封顶进行养护。在灌注混凝土的同时，要对混凝土做含气量、塌落度的试验。施工过程及时调整混凝土配合比。
7)移机。当一根桩施工完毕后，机械移位，进行下一根桩的施工。施工时由于环保挤密桩机排出的土较多，经常将邻近的桩位覆盖，有时还会因机械支撑时支撑脚压在桩位旁使原标定的桩位发生位移。因此，下一根桩施工时，还应根据轴线或周围桩的位置对需施工的桩位进行复核，保证桩位准确。
8)清理钻渣。由于采用隔桩跳打法，打第2遍环保挤密桩机前，采取湿挖法清理钻渣(高出原地面部分)，宜用小型挖掘机清理，人工配合，严禁大型车辆及吊车进入成桩区域，防止对已成桩头造成破坏。然后对地面进行平整，重新进行测量放样。
9)凿桩头。桩达到一定强度(3一7 d)后，人工凿除保护桩头，然后人工挖除保护桩长内的桩间土。
10) 环保挤密桩机检测。环保挤密桩机施工完毕28 d后，对环保挤密桩机和环保挤密桩机复合地基进行检测，检测包括室内块体试样28 d龄期无侧限抗压强度、单桩承载力及低应变检测。
{二}、大口径螺旋桩机施工中常见的质量问题
堵管是大口径螺旋桩机施工过程中，尤其是大口径螺旋桩机孔管内泵压混合料灌注成桩工艺遇到的较主要、较常见的问题之一。它直接影响螺杆螺纹桩机的施工效率，增加工人劳动强度，还会造成材料浪费。特别是故障排除不畅时，使己搅拌的大口径螺旋桩机混合料失水或结硬，增加了再次堵管的机率，给施工带来很多困难。
堵管的原因主要有以下几点：1.混合料配合比不合理
当混合料中的细骨料和粉煤灰用量较少时，混合料和易性不好，常发生堵管。因此，要注意混合料的配合比，坍落度应控制在180mm~200mm之间。
2.混合料搅拌质量有缺陷
在大口径螺旋桩机施工中，混合料由混凝土泵通过刚性管、高强柔性管、弯头较后到达钻杆芯管内。混合料在管线内借助水和水泥砂浆润滑层与管壁分离后通过管线。坍落度太大的混合料易产生泌水、离析，泵压作用下，骨料与砂浆分离，摩擦力加剧，导致堵管。
坍落度太小，混合料在输送管路内流动性差，也容易造成堵管。
3.施工操作不当
钻孔进入土层预定标高后，开始泵送混合料，管内空气从排气阀排出，待钻杆内管及输送软、硬管内混合料连续时提钻。若注满混合料后不及时提钻，混凝土泵一直泵送，在泵送压力下钻头处的水泥浆液被挤出，同样可使钻头阀门处产生无水泥浆的干硬少浆的混合料塞体，使管路堵塞，混合料不能下落。
4.设备缺陷
弯头曲率半径不合理也能造成堵管。弯头与钻杆不能垂直连接，否则也会造成堵管。
混合料输送管要定期清洗，否则管路内有混合料的结硬块，还会造成管路的堵塞。
5.冬期施工措施不当冬期施工时，混合料输送管及弯头均需做防冻保护，防冻措施不力，常常造成输送管或弯头处混合料的冻结，造成堵管。冬季施工时，有时会采用加热水的办法提高混合料的出口温度，但要控制好水的温度，水温较好不要超过60℃，否则会造成混合料的早凝，产生堵管，影响混合料的强度。
